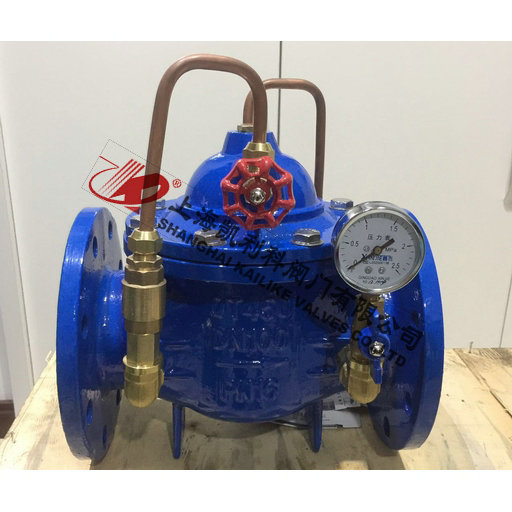

產品名稱：	緩閉式止回閥	產品型號：	300X
公稱通徑：	DN20～DN800	結構形式：	彈簧式
工作壓力：	1.0MPa～1.6MPa～2.5MPa	連接方式：	法蘭
適用溫度：	-0ºC～+80ºC	功能作用：	緩開、速閉、緩閉
閥體材質：	鑄鐵、鑄鋼、不銹鋼、黃銅	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水	生產廠家：	上海凱利科閥門有限公司

產品說明

300X緩閉式止回閥是安裝在高層建筑給水系統以及其它給水系統的水泵出口處，防止介質倒流，水錘及水擊現象的智能型閥門，可有效提高供水系統的安全可靠性。該閥將緩開、速閉、緩閉消除水錘技術原理一體化，防止開泵水錘和停泵水錘的產生。只需操作水泵電機啟閉按鈕，閥門即可按照水泵操作規程自動實現啟閉，流量大，壓力損失小，適用于600口徑以下的管道。

結構特點

300X緩閉式止回閥由主閥、單向閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，可使主閥得到最佳的開啟或關閉速度。防止水鍾水擊的產生，以達到緩閉消聲的效果。300X緩閉式止回閥利用水力自力控制，不需要其它裝置和能源，保養簡便，開啟及緩閉平穩。300X緩閉式止回閥廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

工作原理

當閥門從進口端給水時，水通過微型過濾器、針閥、單向閥進入主閥控制室，再經過球閥排水至下游。因為針閥開度小于球閥開度，即主閥控制室的排水速度大于進水速度，因此控制室壓力降低，作用于主閥盤下端的進口壓力打開主閥向下游供水。
當管道停止供水時，若下游水開始回流，一部分回流水經球閥進入主控制室，由于單向閥作用，回流水不能從主控制室流出，引起主控制室逐漸升壓，緩緩關閉主閥。

技術參數

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

主要零件

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不銹鋼

外形結構圖



主要外形尺寸

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm
	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	180	282	200	172	106	116	105	105	105	75	75	75	58	58	56
25	180	282	200	172	106	116	115	115	115	85	85	85	68	68	65
32	180	282	200	172	106	116	140	140	140	100	100	100	78	78	76
40	240	320	210	265	210	170	150	150	150	110	110	110	88	88	84
50	240	320	210	265	210	170	165	165	165	125	125	125	102	102	99
65	250	330	215	310	215	180	185	185	185	145	145	145	122	122	118
80	285	350	220	350	245	210	200	200	200	160	160	160	133	133	132
100	360	410	230	460	305	275	220	220	235	180	180	190	158	158	156
125	400	420	245	520	365	310	250	250	270	210	210	220	184	184	184
150	455	430	260	570	415	355	285	285	300	240	240	250	212	212	211
200	585	440	280	695	510	460	340	340	360	295	295	310	268	268	274
250	650	450	300	780	560	500	395	405	425	350	355	370	320	320	330
300	800	460	320	902	658	580	445	460	485	400	410	430	370	370	389
350	860	470	340	1025	696	640	505	520	555	460	470	490	430	430	448
400	960	480	360	1080	735	715	565	580	620	515	525	550	482	482	503
450	1075	530	395	1030	610	780	615	640	670	565	585	600	532	550	548
500	1075	580	420	1135	665	830	670	715	730	620	650	660	585	585	609
600	1230	600	445	1270	725	920	780	840	845	725	770	770	685	685	720
700	1650	730	495	1460	865	980	895	910	960	840	840	875	800	800	820
800	1750	830	530	1640	925	1050	1015	1025	1085	950	950	990	905	905	928

安裝示意圖

聲明：【300X緩閉式止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的300X緩閉式止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
